執行標準：JJG 314-1993、JJG 341-1994
- 徹底解決S級測量問題
- 自動切換量程
- 自動判斷極性、變比錯誤
- 上位機軟件可顯示誤差曲線
- 詢價熱線：400-8818-755
- 詢價電話：027-65605916
產品介紹
全自動互感器校驗裝置的主要用途，是對現場應用的或者在實驗室應用的電壓互感器和電流互感器進行技術性能的檢定。為了實現這一目的，互感器校驗儀必須與相關設備構成一套完整的互感器校驗裝置。

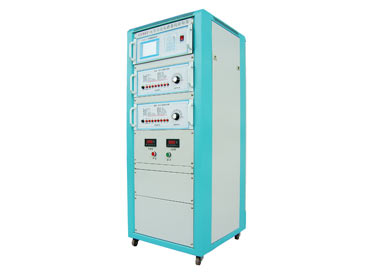

GDHT-6 全自動互感器校驗裝置是一種新穎的自動化檢測儀器，采用獨特電路原理與DSP技術，對互感器的誤差信號直接采極分解，并經適當運算后，將互感器的百分點、同相誤差、正交誤差同時以數字量顯示出來。儀器操作簡便，讀數直觀，測量迅速，能降低電能消耗，減輕勞動強度；體積小，重量輕，便于攜帶和現場測試。產品特點
采用320×240點陣液晶，可視范圍大，帶長壽命背光照明，方便使用；
全中文操作界面，界面美觀；
百分表、比差、角差采用特大字體顯示，方便用戶觀測；
完全滿足JJG314-1993和JJG314-1994要求，自動定點，自動采樣，自動化整；
用戶可以選擇全自動電腦控制，自動校驗儀控制，手動控制三種測量方法；
自動切換負載箱，減少人工操作，降低操作失誤；
自動判斷極性錯誤，變比錯誤；
上位機軟件可以顯示誤差曲線；
上位機軟件具有虛擬儀器開放功能；
徹底解決S級測量問題；
自動切換量程；
采用先進獨特電路和DSP技術完美結合，徹底解除阻容移相電路不穩定的問題。技術參數
工作電源：AC220V±10% 50Hz±10%
工作環境：溫度0℃～+40℃
相對濕度：≤85%（25℃）
調壓控制輸出容量：7kVA（250V 30A）可根據要求擴展
調壓器調節細度：優于0.04V
測量范圍：
同相分量(%)：0.0001～200.0 分辨率:0.0001
正交分量(分)：0.001～700.0 分辨率:0.001
阻 抗(Ω)：0.0001～20.0 分辨率:0.0001
導 納(ms)：0.0001～20.0 分辨率:0.0001
基本誤差：
同相分量：ΔX=±（X×2%＋Y×2%±Dx）
正交分量：ΔY=±（X×2%＋Y×2%±Dy）
“X”、“Y”——儀器的顯示值
“Dx，Dy”——儀器的量化誤差
百分表：1.5級
輸出電流、輸出電壓：2級
工作范圍：
電流：
（1%－149%）In （In =5A）
（5%－149%）In （In =1A）
電壓：
（5%－149%）Un （Un =100V，150V，100V/ ）
（5%－149%）Un （Un =100V/3）
工作負荷：
電流：TO對TX＜0.12Ω cosΦ=1
電壓：a對x＜0.25VA （100V）
極性錯誤指示：額定工作電流（電壓）的5%以上，誤差超過180%時，應對如極性指示。
變比錯誤指示：額定工作電流（電壓）的5%以上，誤差超過30%而小于180%時，應有變比錯誤指示。
絕緣和耐壓試驗及說明：
端子TX和（ ）相通
電源插座對外殼能承受1.5kV，1min耐壓
外形尺寸：（L 375×W 330×H 140）mm3
重量：10kg
