采用小信號法測量原理
采用接近工頻的異頻功率電源測試
直接化整現場數據

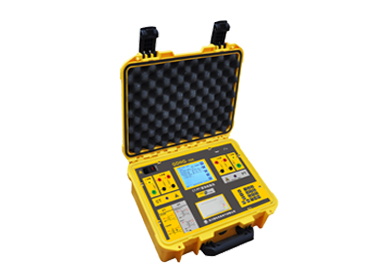

GDHG-206 CT/PT現場校驗儀是我公司在成功開發系列互感器現場校驗儀的基礎上，詳細分析互感器的數學模型而研制。該儀器可按國家標準測量電流、電壓互感器的比差和角差，還可測量電流1%~200%間任意百分比的比差和角差；可直接測量互感器的變比和極性；可現場測量電流、電壓互感器的實際二次負荷等等。儀器采用高精度、自動線性調節的直流和交流電源；高速、高可靠性的數字處理模塊；高測量精度、高穩定性的前置測量電路保證了儀器測量的準確度和高穩定度。另外，儀器采用本公司的320x240大液晶全中文界面平臺技術，具有人性化的人機界面，提示接線和操作，且具有任何測量參數保存和測量結果打印的功能。
主要技術參數
CT變比范圍：
5A/5A～25000A/5A（5A/1A～5000A/1A）匝比誤差 ±0.2%
誤差測量范圍：
5A/5A～5000A/5A（5A/1A～5000A/1A）
被檢電流互感器準確度范圍：1.0、0.5、0.5S、0.2及0.2S
對于1%（S級）或5%測試點，其測試誤差主要在于儀器自動采點的偏差，即百分表讀數的偏差以及1匝穿心位置的偏差（傳統檢定方法同樣存在此兩偏差）。因此兩種檢定方法進行比對，其誤差差值可能較大也可能較小。
整機準確度：被測電流互感器誤差限值的1/3（見附錄一）(注：標準互感器和校驗儀引起的誤差分別為被檢互感器誤差限值的1/5和1/10，Δε（不超過被檢互感器誤差限值的1/2）和Z引起的誤差均為被檢互感器誤差限值的1/10，電磁場引起的誤差為被檢互感器誤差限值的1/10，其它引起的誤差為被檢互感器誤差限值的1/10。綜合誤差按上述各項均方根相加，為被檢互感器誤差限值的1/3.33＜1/3。)
準確度： ±0.05% 見下表：
| 測量誤差 | ||
| 額定電流 | 比差（±％） | 角差（±′） |
| 5% | 0.10 | 4 |
| 20% | 0.05 | 4 |
| 100% | 0.05 | 2 |
| 120% | 0.05 | 2 |
| 200% | 0.05 | 2 |
PT變比范圍：
全范圍測量(電磁型) ±0.2%
誤差測量范圍：
一次電壓：3-35KV/
(非標準一次電壓也可）
二次電壓:100V,100v/
6kV/100V 10kV/100v 20kV/100V 35kV/100V
6kV/
/100V/
10kV/
/100v/
20kV/
/100V/
35kV/
100V/
66kV/
/100V/
110kV/
/100v/
功率因數： 0.0-1.0
準確度：±0.05% 見下表：
| 測量誤差 | ||
| 額定電壓 | 比差（±％） | 角差（±′） |
| 80% | 0.050 | 2 |
| 100% | 0.050 | 2 |
| 120% | 0.050 | 2 |
直流電阻：
0.0-0.1Ω ±3％
0.1-50Ω ±1%
CT二次負荷： 1Ω－25Ω ±2％
PT二次負荷： 1VA-500VA ±2％
檢 定：
電壓范圍：0-100V （百分表誤差0.5%）
比差：0.001%-3% （100V）
角差：0.00′-50′（100V）
誤差： X=(2%×X+2%×Y2個字) Y=(2%×X+2%×Y2個字)
導納：0.1mS-99.9mS
誤差： X=(2%×X+2%×Y2個字) Y=(2%×X+2%×Y2個字)
工作電源： AC 220V 10%/50Hz 2%
環境溫度： 0－40℃
整機功耗： 30W(靜態)150W（工作）
環境溫度： 0－40℃
環境濕度： 25℃時<85%
整機重量： 6.0Ｋg
整機體積： 472mm×355mm×168mm
