功能強大，性能優越，使用方便
讀圖清晰
接觸面大、通流能力強
無遮擋設計，安全可靠

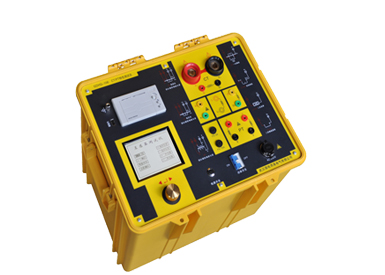

GDHG-106型CT/PT特性測試儀是國電西高針對保護類、計量類CT/PT進行測試而研發并享有自主知識產權的第五代全自動型測試儀器，該儀器適用于實驗室也適用于現場檢測，它集我們多年之生產經驗，博采眾長，摒棄華寵，突出實用，功能全面。可輕松便捷地對互感器做伏安特性、變比、比差、角差、負荷等測試項目。
| CT （保護類、計量類） | PT |
| 伏安特性（勵磁特性）曲線 | 伏安特性（勵磁特性）曲線 |
| 自動給出拐點值 | 自動給出拐點值 |
| 自動給出 5% 和 10% 的誤差曲線 | 變比測量 |
| 變比測量 | 極性判斷 |
| 比差測量 | 比差測量 |
| 相位（角差）測量 | 相位（角差）測量 |
| 極性判斷 | 交流耐壓測試 |
| 一次通流測試 （二次回路通道檢查） | 二次負荷測試 |
| 交流耐壓測試 | 二次繞組測試 |
| 二次負荷測試 | 鐵心退磁 |
| 二次繞組測試 | |
| 鐵心退磁 |
| 項目 | 參數 | |
| 工作電源 | AC220V ± 10% 、 50Hz | |
| 設備輸出 | 0 ～ 10 0 0Vrms ， 5Arms （ 20 A 峰值） | |
| 大電流輸出 | 0 ～ 6 00A | |
| 勵磁精度 | ≤ 0.5% （ 0.2%* 讀數 +0.3%* 量程） | |
| 二次繞組 電阻測量 | 范圍 | 0 ～ 300 Ω |
| 精度 | ≤ 0.5% （ 0.2%* 讀數 +0.3%* 量程） | |
| 二次實際 負荷測量 | 范圍 | 0 ～ 10 00VA |
| 精度 | ≤ 0.5% （ 0.2%* 讀數 +0.3%* 量程）± 0.1VA | |
| 角差 | 精度 | 4 min |
| 比差 | 精度 | 0.05% |
| CT 變比測量 | 范圍 | ≤ 25000A/5A （ 5000A/1A ） ≥ 5A/5A |
| 精度 | ≤ 0.5% | |
| PT 變比測量 | 范圍 | ≤ 500 k V |
| 精度 | ≤ 0.5% | |
| 工作環境 | 溫度： － 10 ℃ ～ 40℃ ，濕度： ≤ 90% ，海拔高度：≤ 1000m | |
| 尺寸、重量 | 尺寸： 4 40 mm × 340 mm × 3 8 0mm ，重量：≤ 25kg | |
